pigoo 網友，py924 看到我在pigoo的文章，寄了兩片顯卡要我幫忙，與他溝通後，他說就當給我練功了。
沒有壓力下，開始修：
這是其中之二 GV-NX86T256HE 8600GT的顯卡，先前手中有兩片，都是破圖， 練功有練過換顯存，有成功，但在拆焊顯晶時，被我玩到掉點，沒得玩了!
正面
背面
開機破圖，這種雪花變色大都與顯存有關
MATS測試兩次，READ、WRITE的值都不一樣。
壞在FBC 32~63
拆散熱器，硬化的散熱膏
110度烤板30分鐘
先前那二片也是壞顯存，不知那顆壞，用猜的，這顆是猜錯的也拆錯了但它是好的。
除錫
鋼網與晶片很小，0.45的錫球

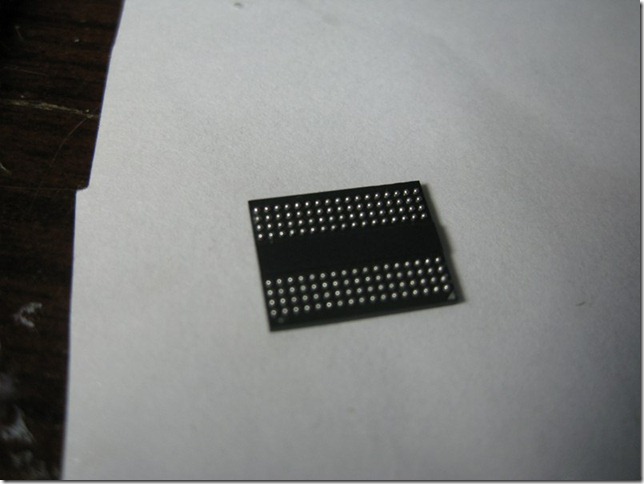

植球完成
拆顯存，溫度設定在245(實際沒那麼高)
220度左右晶片已可移動就停止加溫了!
除錫
回焊中，上部熱風槍的風量下修至4左右，怕晶片被吹走

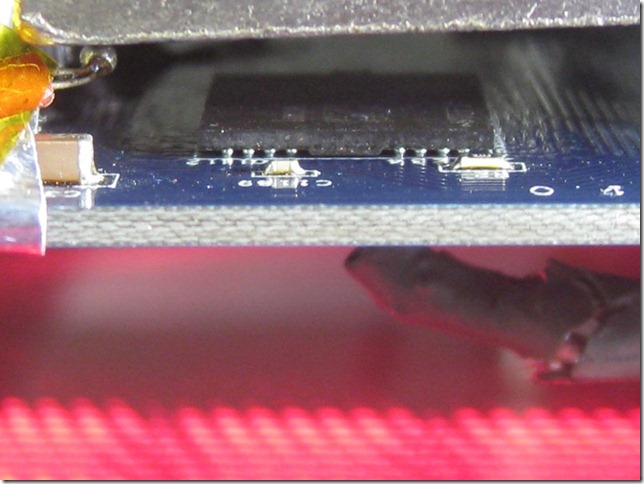

有鉛錫球未熔時
溫度設定在210，觀察晶片下沉就停加溫
迴焊完成
MATS測試無誤
FRUMARK 3D測沒幾分鐘，就達106度，一定要加風扇!
顯晶被我做壞了許多，沒有一個成功的，今天顯存成功，是我顯晶成功的開始!加油!
我一要成功!!
